2.2.3. Определение зависимостей

На следующем этапе построения объектной модели определяются зависимости между классами. Прежде всего из классов исключаются атрибуты, являющиеся явными ссылками на другие классы; такие атрибуты заменяются зависимостями. Смысл такой замены в том, что зависимости представляют собой абстракцию того же уровня, что и классы, и потому не оказывают непосредственного влияния на будущую реализацию (ссылка на класс лишь один из способов реализации зависимостей).

Аналогично тому, как имена возможных классов получались из существительных, встречающихся в предварительной постановке прикладной задачи, имена возможных зависимостей могут быть получены из глаголов или глагольных оборотов, встречающихся в указанном документе. Так обычно описываются: физическое положение (следует_за, является_частью, содержится_в), направленное действие (приводит_в_движение), общение (разговаривает_с), принадлежность (имеет, является_частью) и т.п. Пример выделения явных и неявных глагольных оборотов из предварительной постановки конкретной прикладной задачи рассмотрен в п. 2.3.3.

Затем следует убрать ненужные или неправильные зависимости, используя следующие критерии:

  • зависимости между исключенными классами должны быть исключены, либо переформулированы в терминах оставшихся классов (см. пример в п. 2.3.3);
  • нерелевантные зависимости и зависимости, связанные с реализацией, должны быть исключены (см. пример в п. 2.3.3);
  • действия: зависимость должна описывать структурные свойства прикладной области, а не малосущественные события (см. примеры в п. 2.3.3);
  • тренарные зависимости: большую часть зависимостей между тремя или большим числом классов можно разложить на несколько бинарных зависимостей, используя в случае необходимости квалификаторы (см. примеры в п. 2.3.3); в некоторых (очень редких) случаях такое разложение осуществить не удается; например, тренарная зависимость "Профессор читает курс в аудитории 628" не может быть разложена на бинарные без потери информации;
  • производные зависимости: нужно исключать зависимости, которые можно выразить через другие зависимости, так как они избыточны (см. пример в п. 2.3.3); при исключении избыточных (производных) зависимостей нужно быть особенно осторожным, так как не все дублирующие одна другую зависимости между классами избыточны; в некоторых случаях другие зависимости позволяют установить только существование еще одной производной зависимости, но не позволяют установить кратность этой зависимости; например, в случае, представленном на рисунке 2.36, фирма имеет много служащих и владеет многими компьютерами; каждому служащему предоставлено для персонального использования несколько компьютеров, кроме того, имеются компьютеры общего пользования; кратность зависимости предоставлен_для_использования не может быть выведена из зависимостей служит и владеет; хотя производные зависимости и не добавляют новой информации, они часто бывают удобны; в этих случаях их можно указывать на диаграмме, пометив косой чертой.

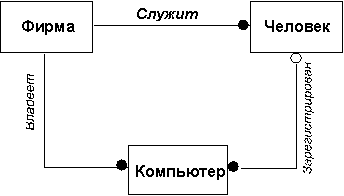

Рис. 2.36. Неизбыточные зависимости

Удалив избыточные зависимости, нужно уточнить семантику оставшихся зависимостей следующим образом:

  • неверно названные зависимости: их следует переименовать, чтобы смысл их стал понятен (см. пример в п. 2.3.3);
  • имена ролей: нужно добавить имена ролей там, где это необходимо; имя роли описывает роль, которую играет соответствующий класс в данной зависимости с точки зрения другого класса, участвующего в этой зависимости; если имя роли ясно из имени класса, его можно не указывать (см. пример в п. 2.3.3);
  • квалификаторы: добавляя квалификаторы там, где это необходимо, мы вносим элементы контекста, что позволяет добиться однозначной идентификации объектов; квалификаторы позволяют также упростить некоторые зависимости, понизив их кратность;
  • кратность: необходимо добавить обозначения кратности зависимостей; при этом следует помнить, что кратность зависимостей может меняться в процессе дальнейшего анализа требований к системе;
  • неучтенные зависимости должны быть выявлены и добавлены в модель.
